头部可交换预置式扭矩扳手

头部可换向预置式扭矩扳手

	精度高、结构坚固、操作方便
	头部形式有：9×12mm 14×18mm凹方孔；24×32mm 27×36mm凹方孔
	精度：3%(500N.m以上精度为4%)，优于国际上扭矩扳手的标准精度
	防滑设计手柄
	手柄尾端调整锁紧装置可防止误操作
	双刻度视窗可精确设定扭矩值，极高分辨率
	搭配使用的头部请参照插件部分

型号参数

方头棘轮插件

梅花开口插件

方头梅花插件

方头开口插件

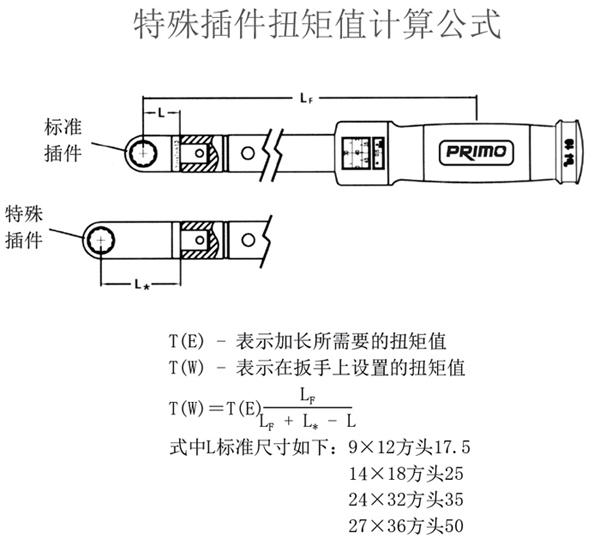

插头计算公式

型号	圆柱头尺寸	扭矩范围		长度（mm）	宽度（mm）	重量（Kg）
型号	圆柱头尺寸	（N.m）	（Lb.ft）	长度（mm）	宽度（mm）	重量（Kg）
PCMH912	9×12	2.5-1.2	20-105*	260	38	0.44
PCMH920	9×12	4.0-20	30-180*	260	38	0.44
PCMH930	9×12	4.5-30	50-250*	295	38	0.58
PCMH960	9×12	10-60	9-45	345	38	0.72
PCMH9125	9×12	25-125	20-90	405	38	0.80
PCMH14200	14×18	40-200	30-150	455	38	0.92
PCMH14335	14×18	65-335	50-250	515	38	1.06
PCMH14335L	14×18	65-335	50-250	695	38	1.85
PCMH24500	24×32	100-500	80-400	840	56	4.04
PCMH24800	24×32	160-800	120-600	1040	56	4.93
PCMH241000	24×32	200-1000	150-750	1040	56	4.93
PCMH271500	27×36	300-1500	200-1100	1250	64	8.00
PCMH272000	27×36	400-2000	300-1500	12520	64	8.00
PCMH273000	27×36	400-3000	400-2200	1250	64	9.30

备注：*单位为Lb.in

　　

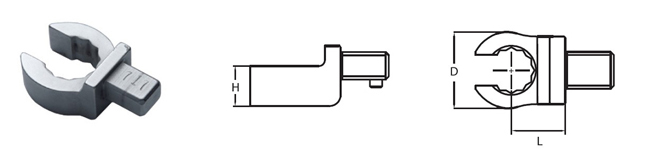

方头梅花开口插件

　　

型号	梅花规格	开口规格	配方孔	L（mm）	H（mm）	D（mm）	重量（Kg）	大扭矩（N.m）
PQOH910	10	7.1	9×12	17.5	12	22	63	12
PQOH911	11	8.6	9×12	17.5	12	22	62	16
PQOH912	12	9.0	9×12	17.5	12	24	61	25
PQOH913	13	10.0	9×12	17.5	12	25	63	28
PQOH914	14	11.0	9×12	17.5	13	27	62	31
PQOH916	16	13.0	9×12	17.5	13	30	69	46
PQOH917	17	14.0	9×12	17.5	13	31.5	68	53
PQOH918	18	14.8	9×12	25*	13	33	77	65
PQOH919	19	15.8	9×12	25*	13	34.5	82	74
PQOH921	21	16.2	9×12	25*	13	35	92	95
PQOH922	22	17.0	9×12	25*	13	37	95	105
PQOH924	24	18.0	9×12	25*	13	40	97	145
PQOH927	27	21.0	9×12	30*	13	44	105	160
PQOH932	32	24.0	9×12	35*	13	51	120	160
PQOH1413	13	10.0	14×18	25	13	25	135	28
PQOH1414	14	11.0	14×18	25	12	27	140	31
PQOH1415	15	11.5	14×18	25	13	29	145	38
PQOH1416	16	13.0	14×18	25	13	30	145	46
PQOH1417	17	14.0	14×18	25	13	31.5	145	53
PQOH1418	18	14.8	14×18	25	13	33	150	65
PQOH1419	19	15.8	14×18	25	15	34.5	150	74
PQOH1421	21	16.2	14×18	25	15	35.5	155	100
PQOH1422	22	17.0	14×18	25	16	37	155	115
PQOH1424	24	18.5	14×18	25	16	40	155	145
PQOH1427	27	20.0	14×18	30*	16	44	155	160
PQOH1430	30	22.0	14×18	35*	16	48	155	180
PQOH1432	32	24.0	14×18	35*	16	51	155	200
PQOH1434	34	25.0	14×18	40*	16	55	160	260
PQOH1436	36	27.0	14×18	40*	16	58	165	260
PQOH1438	38	28.0	14×18	45*	16	61	175	260
PQOH1441	41	30.0	14×18	50*	16	65	180	260
PQOH1446	46	31.0	14×18	50*	16	71	190	260
PQOH1450	50	34.0	14×18	55*	16	77	195	260
PQOH1455	55	36.0	14×18	55*	16	84	200	260
PQOH1460	60	41.0	14×18	60*	16	91	210	260
PQOH1465	65	46.0	14×18	65*	16	98	220	260
PQOH1470	70	50.0	14×18	70*	16	105	230	260
PQOH1475	75	55.0	14×18	75*	16	113	250	260
PQOH2419	19	15.8	24×32	35	25	42	627	600
PQOH2432	32	24.0	24×32	35	25	69	755	600
PQOH2436	36	27.0	24×32	40*	25	73.5	830	600
PQOH2438	38	28.0	24×32	45*	25	80	922	600
PQOH2441	41	30.0	24×32	50*	25	83	980	600
PQOH2446	46	32.0	24×32	50*	25	92	970	600
PQOH2450	50	34.0	24×32	55*	25	98	1180	600
PQOH2455	55	39.0	24×32	55*	25	106	1160	600
PQOH2460	60	43.0	24×32	60*	25	114	1220	600
PQOH2465	65	46.0	24×32	65*	25	122	1300	600
PQOH2470	70	50.0	24×32	70*	25	128	1370	600

　　

*为特殊规格,需要按公式调整扭矩值

　　

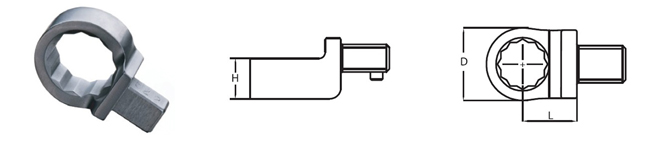

方头梅花插件

　　

型号	梅花规格	配方孔	L(mm)	H(mm)	D(mm)	重量（g）	大扭矩（M.m）
PQH97	7	9×12	17.5	8	13	43	25
PQH98	8	9×12	17.5	8	14	42	34
PQH99	9	9×12	17.5	9	16	45	45
PQH910	10	9×12	17.5	9	17	48	58
PQH911	11	9×12	17.5	12	18.5	47	72
PQH912	12	9×12	17.5	12	20	54	89
PQH913	13	9×12	17.5	12	22	53	105
PQH914	14	9×12	17.5	12	23	52	125
PQH915	15	9×12	17.5	13	24	54	145
PQH916	16	9×12	17.5	13	26	56	160
PQH917	17	9×12	17.5	13	27	55	160
PQH918	18	9×12	17.5	13	28.5	58	160
PQH919	19	9×12	17.5	13	30	57	160
PQH920	20	9×12	17.5	13	33	68	160
PQH921	21	9×12	17.5	13	33	68	160
PQH922	22	9×12	17.5	13	34.5	73	160
PQH924	24	9×12	25*	13	37.5	80	160
PQH930	30	9×12	25*	13	45	85	160
PQH936	36	9×12	30*	13	52	90	160
PQH941	41	9×12	35*	13	61	90	160
PQH1410	10	14×18	25	11	16	95	58
PQH1412	12	14×18	25	11	21.5	125	89
PQH1413	13	14×18	25	11	21.5	125	105
PQH1414	14	14×18	25	11	23	124	125
PQH1415	15	14×18	25	11	24	123	150
PQH1416	16	14×18	25	12	26	128	175
PQH1417	17	14×18	25	12	27	127	200
PQH1418	18	14×18	25	12	28.5	133	230
PQH1419	19	14×18	25	12	30.5	138	260
PQH1420	20	14×18	25	15	33	148	290
PQH1421	21	14×18	25	15	33	148	330
PQH1422	22	14×18	25	15	34.5	154	360
PQH1424	24	14×18	25	15	37.5	153	360
PQH1425	25	14×18	25	15	40	160	360
PQH1427	27	14×18	25	16	41.5	160	360
PQH1428	28	14×18	25	16	45	165	360
PQH1430	30	14×18	25	16	45	165	360
PQH1432	32	14×18	25	16	47.5	168	360
PQH1434	34	14×18	30*	16	51	190	360
PQH1436	36	14×18	30*	16	54	196	360
PQH1438	38	14×18	35*	16	57	210	360
PQH1441	41	14×18	35*	16	61	215	360
PQH1446	46	14×18	40*	16	68	225	360
PQH1450	50	14×18	40*	16	70	230	360
PQH1455	55	14×18	45*	16	76	250	360
PQH1460	60	14×18	45*	16	84	255	360
PQH1465	65	14×18	50*	16	90	265	360
PQH1470	70	14×18	55*	16	96	270	360
PQH2424	24	24×32	35	25	65	880	1200
PQH2427	27	24×32	35	25	68	910	1200
PQH2430	30	24×32	35	25	72	945	1200
PQH2432	32	24×32	35	25	74	961	1200
PQH2434	34	24×32	35	25	76	977	1200
PQH2436	36	24×32	40*	25	80	1075	1200
PQH2438	38	24×32	40*	25	80	1053	1200
PQH2441	41	24×32	45*	25	80	1059	1200
PQH2446	46	24×32	45*	25	84	1074	1200
PQH2450	50	24×32	50*	25	98	1315	1200
PQH2455	55	24×32	55*	25	105	1533	1200
PQH2460	60	24×32	60*	25	110	1642	1200
PQH2465	65	24×32	65*	25	128	1900	1200
PQH2470	70	24×32	65*	25	128	1915	1200
PQH2730	30	24×36	50	28	70	1190	3000
PQH2732	32	24×36	50	28	70	1213	3000
PQH2734	34	24×36	50	28	75	1235	3000
PQH2736	36	24×36	50	28	75	1225	3000
PQH2738	38	24×36	50	28	80	1263	3000
PQH2741	41	24×36	50	28	80	1265	3000
PQH2746	46	24×36	50	28	86	1270	3000
PQH2750	50	24×36	50	28	98	1603	3000
PQH2755	55	24×36	55*	28	105	1771	3000
PQH2760	60	24×36	60*	28	110	1874	3000
PQH2765	65	24×36	60*	28	118	2050	3000
PQH2770	70	24×36	65*	28	128	2322	3000
PQH2775	75	24×36	75*	28	138	2600	3000
PQH2780	80	24×36	80*	28	148	2900	3000

*为特殊规格,需要按公式调整扭矩值

　　

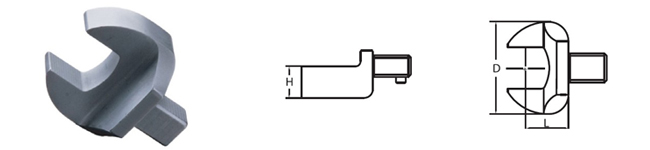

方头开口插件

　　

型号	开口规格	配方孔	L(mm)	H(mm)	D(mm)	重量（g）	大扭矩（N.m）
POH96	6	9×12	17.5	5	22	38	6
POH97	7	9×12	17.5	5	22	38	9
POH98	8	9×12	17.5	5	22	37	13
POH99	9	9×12	17.5	5.5	26	44	18
POH910	10	9×12	17.5	5.5	26	43	24
POH911	11	9×12	17.5	5.5	26	42	32
POH912	12	9×12	17.5	7	30	48	41
POH913	13	9×12	17.5	7	30	47	51
POH914	14	9×12	17.5	8	35	58	63
POH915	15	9×12	17.5	8	35	57	77
POH916	16	9×12	17.5	8.5	38	56	92
POH917	17	9×12	17.5	8.5	38	54	109
POH918	18	9×12	25*	10	42	80	125
POH919	19	9×12	25*	10	42	75	145
POH920	20	9×12	25*	10	48	90	160
POH921	21	9×12	25*	10	50	100	160
POH922	22	9×12	25*	10	50	95	160
POH923	23	9×12	25*	10	53	100	160
POH924	24	9×12	25*	10	53	110	160
POH925	25	9×12	25*	10	53	110	160
POH927	27	9×12	30*	10	64	140	160
POH928	28	9×12	30*	10	68	142	160
POH930	30	9×12	35*	10	70	145	160
POH932	32	9×12	35*	10	70	145	160
POH936	36	9×12	40*	10	80	145	160
POH941	41	9×12	45*	10	85	145	160
POH148	8	14×18	25	7	32	120	13
POH149	9	14×18	25	7	32	118	18
POH1410	10	14×18	25	7	32	116	24
POH1411	11	14×18	25	7	32	114	32
POH1412	12	14×18	25	7	32	112	41
POH1413	13	14×18	25	7	32	110	51
POH1414	14	14×18	25	8	35	116	63
POH1415	15	14×18	25	8	35	115	77
POH1416	16	14×18	25	9	38	128	92
POH1417	17	14×18	25	9	38	127	109
POH1418	18	14×18	25	10	42	138	125
POH1419	19	14×18	25	10	42	137	145
POH1420	20	14×18	25	11	50	145	160
POH1421	21	14×18	25	11	50	158	190
POH1422	22	14×18	25	11	50	155	220
POH1423	23	14×18	25	13	53	156	250
POH1424	24	14×18	25	13	53	159	280
POH1425	25	14×18	25	13	53	163	320
POH1426	26	14×18	25	13	53	163	360
POH1427	27	14×18	30	15	64	230	360
POH1428	28	14×18	30*	15	66	255	360
POH1430	30	14×18	30*	15	70	255	360
POH1432	32	14×18	35*	15	70	255	360
POH1434	34	14×18	35*	15	78	360	360
POH1436	36	14×18	40*	15	80	365	360
POH1438	38	14×18	45*	15	85	440	360
POH1439	39	14×18	45*	15	85	435	360
POH1441	41	14×18	50*	15	90	430	360
POH1445	45	14×18	50*	15	100	600	360
POH1446	46	14×18	50*	15	100	595	360
POH1449	49	14×18	50*	15	106	610	360
POH1450	50	14×18	55*	15	106	610	360
POH1451	51	14×18	55*	15	106	600	360
POH1452	52	14×18	55*	15	110	600	360
POH1455	55	14×18	55*	15	116	585	360
POH1457	57	14×18	60*	15	121	650	360
POH1460	60	14×18	60*	15	121	650	360
POH1461	61	14×18	60*	15	121	640	360
POH1465	65	14×18	65*	15	126	680	360
POH1468	68	14×18	70*	15	130	690	360
POH1470	70	14×18	70*	15	135	700	360
POH1472	72	14×18	70*	15	135	690	360
POH1475	75	14×18	75*	15	142	720	360
POH1490	90	14×18	90*	15	154	750	360
POH2424	24	24×32	35	25	70	715	1200
POH2427	27	24×32	35	25	72	718	1200
POH2428	28	24×32	35	25	72	719	1200
POH2430	30	24×32	35	25	75	720	1200
POH2432	32	24×32	35	25	76	725	1200
POH2434	34	24×32	40*	25	78	730	1200
POH2436	36	24×32	40*	25	80	735	1200
POH2438	38	24×32	45*	25	91	809	1200
POH2441	41	24×32	50*	25	95	925	1200
POH2445	45	24×32	50*	25	100	1000	1200
POH2446	46	24×32	50*	25	100	1000	1200
POH2450	50	24×32	55*	25	106	1150	1200
POH2455	55	24×32	55*	25	119	1300	1200
POH2460	60	24×32	60*	25	121	1330	1200
POH2465	65	24×32	65*	25	130	1337	1200
POH2467	67	24×32	70*	25	130	1415	1200
POH2470	70	24×32	70*	25	132	1620	1200
POH2727	27	27×36	50	28	90	1250	3000
POH2730	30	27×36	50	28	95	1295	3000
POH2732	32	27×36	50	28	95	1295	3000
POH2734	34	27×36	50	28	100	1330	3000
POH2736	36	27×36	50	28	100	1335	3000
POH2738	38	27×36	50	28	107	1338	3000
POH2741	41	27×36	50	28	107	1440	3000
POH2746	46	27×36	50	28	114	1445	3000
POH2750	50	27×36	55*	28	118	1450	3000
POH2755	55	27×36	55*	28	124	1455	3000
POH2760	60	27×36	60*	28	130	1460	3000
POH2765	65	27×36	65*	28	136	1462	3000
POH2770	70	27×36	70*	28	142	1465	3000
POH2775	75	27×36	75*	28	148	1780	3000
POH2780	80	27×36	80*	28	158	2600	3000
POH2790	90	27×36	90*	28	176	2900	3000
POH2795	95	27×36	95*	28	180	3000	3000

　

*为特殊规格，需要按公式调整扭矩值
